AUDIO2424矩阵切换器



AUDIO2424矩阵切换器

产品描述:

AUDIO2424音频矩阵切换器是一款高性能的音频信号专业切换设备,支持24路音频信号输入,24路音频信号输出。具有LCD显示功能,按键快速切换操作。支持立体声、平衡或非平衡接法。





产品特性

支持24路音频信号输入,24路音频信号输出,采用5位凤凰接口。

可通过前面板控制按键,进行左右声道的切换,使切换RCA的输出在L+,R+或L-,R-两个状态之间切换。

支持快速切换操作。

音频信号类型有:立体声,平衡或非平衡接法。

具有掉电记忆功能带有断电现场保护、LCD液晶显示、音频同步或分离切换等功能。

具有红外遥控功能和RS232通信功能。

可机架安装的2U金属机箱。

内置国际通用电源。





技术参数

音频

增 益 0 dB

输入 / 输出接口 5 位凤凰接口

频率响应 20 Hz ~ 20 kHz

总谐波失真+噪声 0.05% @ 1 kHz (额定电压下)

信噪比(S/N)

>90dB


立体声分离度 >80dB @ 1 kHz

共态抑制比(CMRR) >75dB @: 20 Hz ~ 20 kHz

信号类型 立体声,平衡 或不平衡接法

阻 抗 输入:>10 kΩ(平衡或/非平衡接法)输出:50 Ω (非平衡接法), 100 Ω( 平衡接法)

大输入电平 +19.5dBu, (平衡或/ 非平衡接法)

增益误差 ±0.1dB @20HZ-20KHZ

大输出电平 +19.5dBu, (平衡或/ 非平衡接法)

控制种类

串行控制接口 RS-232, 9-针母 D型 接口

波特率与协议 波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位

串行控制口结构 2 = TX, 3 = RX, 5 = GND

控制程序 《Switch2.0》

规格

电 源 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

温 度 储存、使用温度: -20° ~ 70°C

湿 度 储存、使用湿度:10% ~ 90%)

机箱尺寸

483(L)X260(W)X88(H) mm


产品重量

1.5kg


平均故障间隔时间 30,000 小时

功 耗 10W

质 保 1年免费保修,终生维护

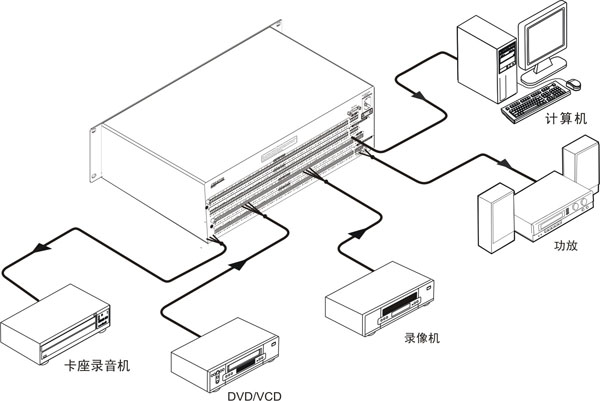

系统连接图
